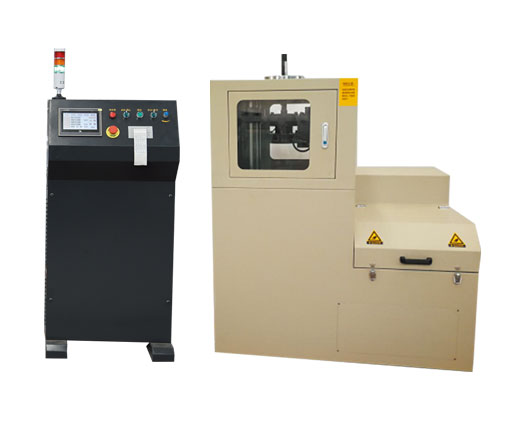

本試驗機主要是對渦卷彈簧進行扭轉疲勞試驗，對圓柱螺旋扭簧進行壓縮狀態下的扭轉疲勞試驗?？刂葡到y(tǒng)采用PLC控制，液晶屏顯示試驗狀態下的參數；頻率的調整是采用變頻器控制三相變頻電機的方法實現，扭轉的往復角度可調，通過偏心結構實現，可以進行定角度扭轉疲勞試驗，無扭矩測量。
二、產品功能特點
圓柱螺旋扭簧的疲勞試驗是在軸向壓縮狀態下進行，具有軸向力壓縮機構，用手輪進行軸向壓縮，在軸向壓縮狀態下進行彈簧的扭轉疲勞試驗。
本機適用于左、右旋的彈簧，不同的扭轉方法靠工裝輔具調整。
本機具有能對彈簧進行預扭的裝置。
三、本機具有的功能
1、控制系統采用PLC控制，液晶屏顯示試驗頻率、試驗次數；
2、用旋鈕調節試驗頻率；
3、偏心可調即振幅可調，偏心量和振幅的關系提供計算方法，調整時有標尺顯示，擺動角度=[sin-1(偏心量/110）*360°]/3.14；
4、用手輪進行軸向壓縮，在軸向壓縮狀態下進行彈簧的扭轉疲勞試驗；
5、更換輔具，可以進行渦卷彈簧的扭轉疲勞試驗；
6、圓柱螺旋扭簧的疲勞試驗是在軸向壓縮狀態下進行，軸向力壓縮機構，壓縮的位置由位移傳感器測量和顯示，該軸向力壓縮機構采用螺紋螺母機構、四立柱導向，手輪人工加力，用以調整空間和施加軸向力，加載完畢，用螺母鎖緊以增加剛性；
7、圓柱螺旋扭簧的斷裂停機方式采用導線電路的方式，彈簧斷裂，回路斷開，試驗停止；
8、設置試驗次數，自動停機；
9、具有急停功能，按下急停開關，電機停止，指示燈亮，提示操作者及時處理；
10、具有設備狀態顯示燈，醒目提示，實現遠距離監視；
11、具有全封閉的防護罩，保護人身安全；
12、壓縮空間位移顯示，用位移傳感器測量數字顯示，能顯示彈簧的剩余高度或變形量，最小分辨力為0.01mm；
13、試驗不同的彈簧時，要用不同的工裝輔具，在基準壓盤上有定位孔和緊固螺孔。出廠時根據彈簧的圖紙，提供1套工裝。
請聯系我們了解相關參數！
